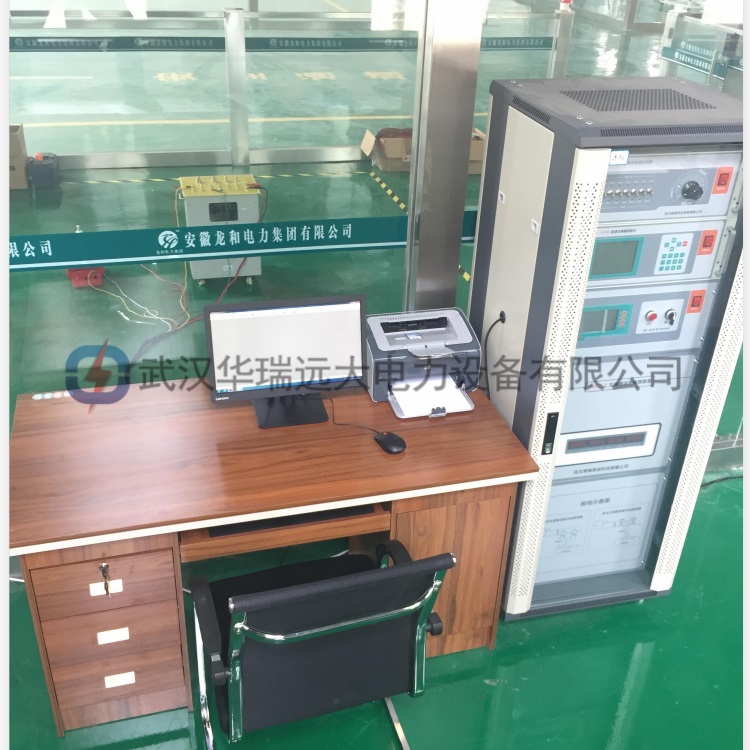

電子源互感器裝置配置清單

智能型互感器校驗儀

比差:0.0001~200.0% 分辨率：0.0001

角差（δ）:0.001~999.9’辨率： 0.001

額定電流:5A、1A

額定電壓:220V、150V、100V、100V/√3、100V/3

精度等級:2級

全自動負荷箱

標配 □

電壓電流負荷箱：In=5A,Un=100V、100/√3V，Cosφ=0.8

選配 □

電流負荷箱 5A □ 1A □ Cosφ=0.8、1.0

電壓負荷箱 100V□100 V/√3 □ Cosφ=0.8、1.0

電子源控制柜（含電子源）

標準配置 ■

輸出容量：10kVA

輸入:AC 220V±10V 50Hz±0.5 Hz

輸出:AC 0~300V

標準電流互感器

標配 □

一次電流： 5～2000A（含升流器）

二次電流： 5A

精度等級： 0.02s

選配 □

精度等級

0.05s □

0.02s □

0.01s □

一次電流

1000A □

3000A□

5000A□

_____A

□

二次電流

5A  □

1A  □

  標準電壓互感器

標配 □

一次電壓 ： 6kV、6kV/√3、10kV、10kV/√3（含升壓器）

二次電壓 ： 100V、100V/√3

精度等級 ： 0.05級

選配 □

精度等級

0.05  □

00.02 □

0.01 □

一次電壓

6kV、6kV/√33 □

10kV、10kV/√3 □

35kV、35kV/√33 □

110kV、110kV/√33 □

二次電壓

100V  □

100V/√3 □

220V □

電流互感器專用測試臺

單臺位測試臺□（每次校驗單只電流互感器，可校驗電壓互感器）

12臺位測試臺□（可同時校驗12只電流互感器，可校驗電壓互感器）

校驗軟件

標配 □

軟件本地試驗，數據本機保存

選配 □

軟件與國家電網、南方電網、地方電網營銷系統對接

電腦、打印機

標配 □

聯想商務機、三星激光打印機

選配 □

電腦：_______ □ 打印機：______ □

國產條形碼掃描槍□ 進口條形碼掃描槍□

一次大電流導線

標準配置 ■

配件、測試線、通訊線

標準配置 ■
