產品介紹:
采用高頻測量新方法,無交直流高電壓輸出,輸出電壓低于人體安全電壓,絕無觸電危險;

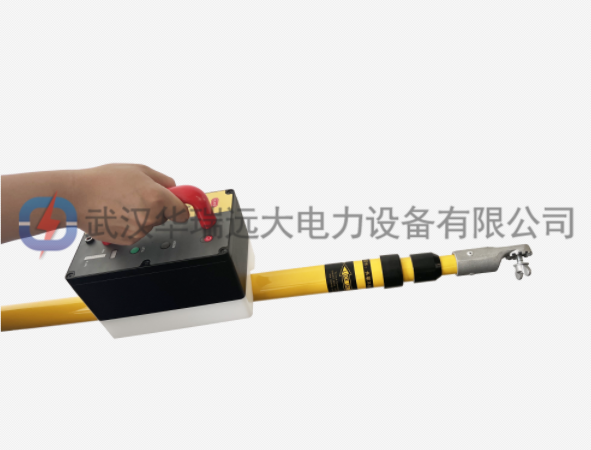

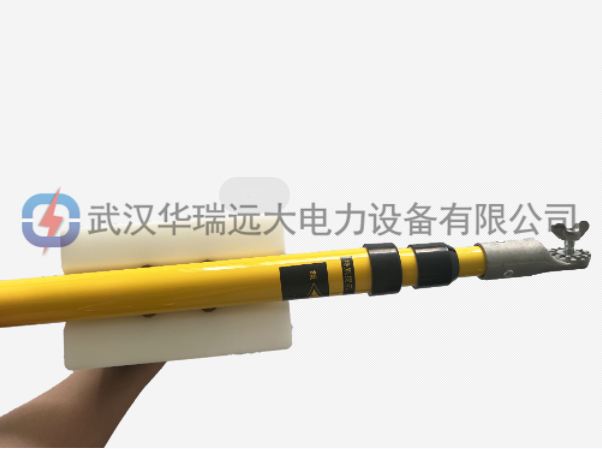

底部采用V型卡槽式設計,測量時只需沿被測物表面滑動即可實時檢測被測物全段絕緣狀態,檢測過程快速高效,省時省力;
采用多電極方案,保證對不同尺寸的被測物均能實現良好接觸,滿足不同應用需求,被測物標準尺寸如下:
絕緣棒:Φ10mm~Φ15mm
絕緣桿:Φ28mm~Φ77mm
絕緣繩:Φ10mm~Φ14mm
具有自檢功能,能及時發現設備自身問題,防止因儀器故障誤判被測物絕緣狀態,引發不可預測的安全事故;
人機接口簡單,易操作,采用多段光條式數碼管和蜂鳴器顯示設備絕緣狀態,簡潔明了。
當被測物絕緣劣化時,其等效絕緣電阻和等效電容將發生變化,可以通過檢測絕緣電阻或者進行工頻耐壓試驗來判斷,由于絕緣電阻達到數兆歐到數百兆歐,為獲取較大電流信號提高測量精度,施加的直流或工頻交流電壓需達到數千伏到數十千伏級別,嚴重威脅測試人員人身安全。
在被測物絕緣發生劣化時,等效電阻和電容都將發生變化,利用電容在高頻下阻抗降低的原理,對被測物施加高頻信號,在電壓較低時也可以獲取較大的電流信號,通過測量電壓和泄漏電流,可以計算得到等效電阻和電容,進而判斷被測物絕緣狀態。
絕緣桿繩索質量快速檢測儀采用專用的電源適配器,請勿在使用過程中使用其它充電器,否則造成的任何后果,廠家不承擔任何責任。專用充電器具體參數如下:
輸入:220~240V AC;
輸出:輸出電流1A,最大輸出電壓29.4V;
充電狀態指示燈LED:為紅燈表示正在充電,為藍燈表示已充滿。請不要對電池過度放電,否則將有損電池。

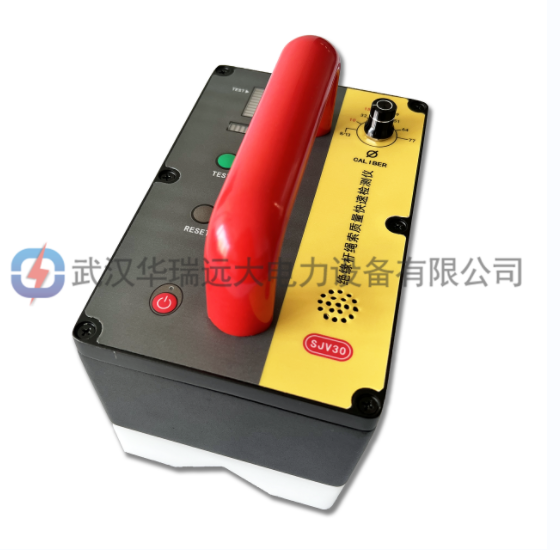

電源按鈕:長按電源按鈕至電量燈燈亮,即開機,長按電源按鈕至所有燈滅即關機。
測試按鈕(TEST):按下測試按鈕開始測試,絕緣狀態指示燈亮,固定亮兩綠燈,再次按下該鍵即可停止測試。
自檢按鈕(CHECK):按下自檢按鈕后,絕緣設備狀態燈全亮,蜂鳴器鳴叫,如果自檢設備正常,則5s后設備恢復正常待機狀態,蜂鳴器關,絕緣狀態指示燈滅。如果自檢時檢測到設備異常狀態,則絕緣設備狀態燈一直閃爍,蜂鳴器關,此時只有長按電源按鈕可以關機。
檔位設置旋鈕:測量不同的絕緣設備時,可根據其種類進行檔位的選取,其中絕緣繩從Φ10mm~Φ14mm,絕緣棒從Φ10mm~Φ15mm,絕緣桿從Φ28mm~Φ77mm。
運行指示燈:當儀器正常開機后,電源指示燈會常亮,按下測試按鈕后,該燈會開始閃爍至測量結束,按下自檢按鈕后該燈會開始閃爍至測量結束。運行指示燈閃爍代表儀器輸出高頻電壓,正在測試,請勿直接觸摸。
絕緣狀態指示燈:開始測量后,空載或絕緣性能良好時,常亮2綠燈,當其絕緣性能差或故障時9,10燈亮,且蜂鳴器鳴叫。
電池電量指示燈:電量燈由內置電源的電壓分為五個檔位,當電池電量不足時,電池電量指示燈會開始閃爍,提醒用戶充電,當電池電量過放時,儀器將直接關機。
充電口:連接專用充電器,充電器規格為29.4V/1A。
技術指標
輸出電壓 | 27V方波,頻率20kHz |
短路電流 | 56mA |
儀器功能 | 可測試絕緣桿、絕緣棒和絕緣繩索的絕緣狀態 |
被測物尺寸 | 絕緣棒:Φ10mm~Φ15mm |
絕緣桿:Φ28mm~Φ77mm | |
絕緣繩:Φ10mm~Φ14mm | |
電池容量 | 2.6Ah |
顯示方式 | 發光數碼管 |
保護功能 | 過壓、電池過充、電池過放保護 |
體積 | 187mm×119mm×115mm |
主機凈重 | 2.4Kg(含電池) |
