耐壓試驗可分為交流耐壓試驗和直流耐壓試驗,交流耐壓試驗又可分為工頻、變
頻和 0.1Hz 超低頻測試技術,其中 0.1Hz 超低頻技術是最新技術,是當前國際

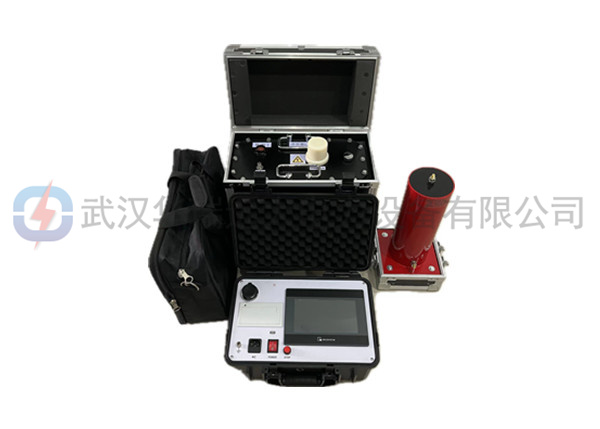

電工委員會推薦的技術。我公司新一代本系列超低頻高壓發生器是采用最新
美國技術自主開發的核心產品,采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路,并配有后臺管理軟件。
特別適用于絕緣等值電容較大的電氣設備(例如:電力電纜、電力電容器、大中型發電機和電動機等)耐壓試驗。
1.技術先進:采用數字變頻技術,微電腦控制,升壓、降壓、測量、保護等測試過程全自動化。
2.操作方便:接線簡單,傻瓜式操作。
3.保護全面:多重保護(過壓保護、高低壓側過流保護),動作迅速(動作時間≤10ms),儀器安全可靠。
4.安全可靠:控制器和高壓發生器低壓連接,光電控制,使用安全可靠。
5.采用了高低壓閉環負反饋控制電路,輸出無容升效應。
6.配置齊全:電容觸摸屏,液晶漢字顯示,自動存儲,自動打印。
7.測試范圍大:0.1Hz、0.05Hz 、0.02Hz 及 0.021Hz 多頻率選擇,測試范圍大。
8.體積小、重量輕:十分利于戶外作業。
9.中英文切換功能、
1. 輸出額定電壓:參見表 3
2. 輸出頻率:0.1Hz、0.05Hz、0.02Hz、0.01Hz
3. 帶載能力:0.1Hz最大 0.5μF
0.05Hz 最大 1.1μF
0.02Hz 最大 2.2μF
0.01Hz 最大 5.5μF
4. 測量精度:3%
5. 電壓正,負峰值誤差:≤3%
6. 電壓波形失真度:≤5%
7. 使用條件:戶內、戶外;溫度:-10℃~+40℃;濕度:≤85%RH
8. 電源保險管:參見表
9. 電源:電壓 220V±5%,50±5Hz
注意:若使用便攜式發電機供電,要求發電機輸出電壓、頻率穩定(一般要求功率大于 3kW,頻率 50Hz,電壓 220V±5%
10.被試品電容量不得超過儀器額定電容量最大值,數值大小見表
型號 | 額定電壓 | 帶載能力 | 電源 保險管 | 產品結構、重量 |
30/1.1 | 30kV (峰值) | 0.1Hz,≤0.5μF | 10A | 控制器:4㎏ 升壓器:20㎏ |
0.05Hz,≤1.1μF | ||||
0.02Hz,≤2.2μF | ||||
0.01Hz,≤5.5μF | ||||
40/1.1 | 40kV (峰值) | 0.1Hz,≤0.5μF | 10A | 控制器:4㎏ 升壓器:20㎏ |
0.05Hz,≤1.1μF | ||||
0.02Hz,≤2.2μF | ||||
0.01Hz,≤5.5μF | ||||
50/1.1 | 50kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:40㎏ |
0.05Hz,≤1.1μF | ||||
0.02Hz,≤2.2μF | ||||
0.01Hz,≤5.5μF | ||||
60/1.1 | 60kV (峰值 | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:50㎏ |
0.05Hz,≤1.1μF | ||||
0.02Hz,≤2.2μF | ||||
0.01Hz,≤5.5μF | ||||
80/1.1 | 80kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:50㎏ |
0.05Hz,≤1.1μF | ||||
0.02Hz,≤2.2μF | ||||
0.01Hz,≤5.5μF | ||||
90/1.1 | 90kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:55㎏ |
