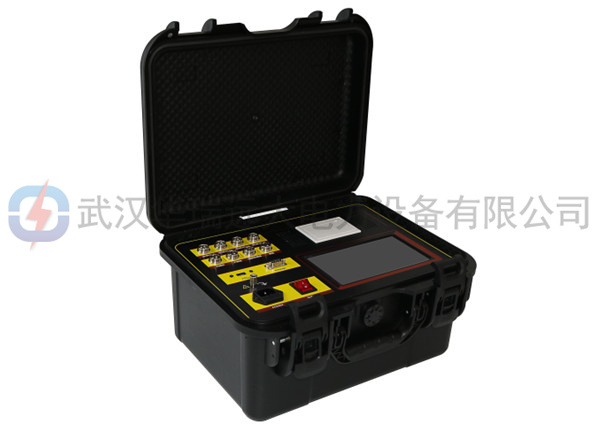

1、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和干接點控制選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。
2、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
4、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
5、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。
6、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
7、內部抗干擾電路可滿足500KV變電站內可靠使用。

1．時間測量：
              12路 固有分閘（合閘）時間
              分閘（合閘）相內不同期
              分閘（合閘）相間不同期之差
              合閘（分閘）彈跳時間（彈跳次數）
              內觸發測試范圍：0.01ms～10000ms，分辨率：0.01ms,
              外觸發測試范圍：0.01ms～200000ms，
999ms以內分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。
   在200ms以內準確率：0.05%±1個字
2．速度測量：剛分（剛合）速度
               指定時間段（行程段或角度段）平均速度
3. 測速范圍：1mm傳感器 0.01～25.00m/s，
                0.1mm傳感器 0.001～2.50m/s
                360°角度傳感器 1周波/ 0.25°
4．行程測量：動觸頭行程（行程）
                接觸行程（開距）
                超行程
                過沖行程或反彈行程
5.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
可選配100-1000mm任意長度的直線傳感器。
                編碼器：360о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.25о。
6. 電流電阻范圍：較大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。
7．儀器電源 ：AC 220V ± 10%；50Hz ± 10%
8．直流電源輸出:DC20～270V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。功率：4400W。
9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
10.隔離開關或儲能到位斷路器測量范圍：
⑴、電壓輸出：DC20～270V（可調）；
               ⑵、電源輸出時間：0.01-10秒（可設置）；
⑶、斷口信號較大采集時間為10秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11．主機體積：360×260×170mm
12．使用環境：  -20℃~+50℃
13．相對濕度：≤90%
