目前變電站的直流饋電網絡多采用樹狀結構,從蓄電池到站內用電設備,一般經過三級配電,每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配,在直流系統運行過程中,當下級用電設備出現短路故障時,經常引起上一級直流斷路器的越級跳閘,從而引起其它饋電線路的斷電事故,進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患,國家電網公司對于新裝和運行中的直流保護電器,規定了必須進行安秒特性測試,保證性能與設計相符,以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品,其熔斷體或定值應按有關規定分級配置和整定,并定期進行核對,防止因其不正確動作而擴大事故”;《直流電源系統技術監督規定》第二十七條中規定:“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”;《預防直流電源系統事故措施》第十一條中規定:“…使用前宜進行安秒特性和動作電流抽檢…”。
目前,直流保護電器的安秒特性一般在國家級實驗室或檢測站進行測試,設備占地面積大,需要配置專門的充電裝置和大電流負載箱,操作復雜;部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗,但無法準確測試其電流-動作時間特性。因而造成直流系統投運后,現場檢修維護人員因不具備相應的測試手段和工具,無法檢驗直流保護電器的安秒特性是否滿足要求。

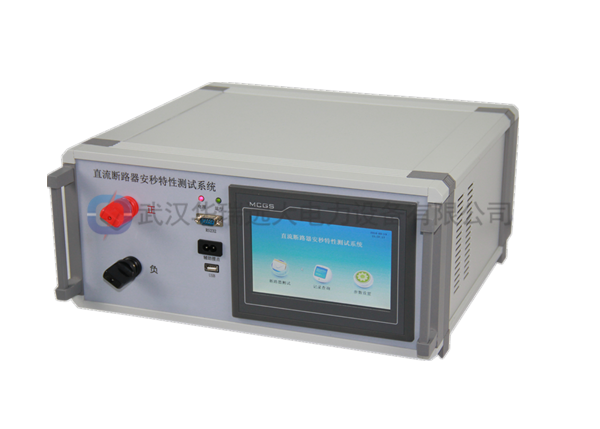

根據直流保護電器安秒特性測試的現實狀況,本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統,可以為運行維護部門提供直流保護電器動作特性的測試手段,對直流保護電器的動作特性以及級差配合進行校驗,以便提高直流系統運行的可靠性,保證電網的安全可靠運行。
1、基于數字式快速處理技術,實現按GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004中相關要求,進行單個直流斷路器動作時間測試和判斷,現場安裝完成的直流回路進行兩級及以上級差配合驗證的能力和功能
2、試驗過程中能隨時查看被測直流直流斷路器動作(時間-電流)特性曲線圖,按GB14048.2-2008中4.7.4關于時間-電流特性曲線的要求進行描繪。
3、直流輸出電壓為220(110)V時,較大輸出直流電流不小于1500A且保持時間不小于1S。
4、時間常數在2ms~5ms范圍內調整,采用2ms、2.5ms、3ms三個固定檔位調節。
5、具備完善的輸入缺相、過熱保護、測試回路開路保護、限流和限時保護迪翁功能,能人為中斷、暫停與恢復動作特性 和級差配合驗證,按設置時間切斷在試驗中的試驗電流,能按測試需求調整試驗電流值。
6、本產品配置管理系統,能對測試數據和動作波形進行儲存、分析和管理,能自動生成測試報告,被測數據也能方便轉成Excel格式,達到數據共享并方便的形成 需要的報告格式。
7、提供USB接口、RS232或RS485的標準接口,方便測量數據讀取與分析。
8、采用高效觸摸屏,中文操作界面,具備友好的人機對話功能,每步操作均有提示及確認。
9、體積小、重量輕。
10、通過密碼設置實現權限管理。
11、集數據管理、仿真為一體的測試系統。
1. 電源輸入:380V±20%,頻率50Hz
2. 測試電流范圍:0-1000A
3. 測試電流紋波系數:小于1%
4. 輸出電流穩定性:≤±1%
5. 時間記錄范圍:0.1ms-1000s
6. 較小時間分辨率:0.1ms
7. 外型尺寸:230mm(寬)×450mm(高)×500mm(深)
包括鋁合箱、附件290mm(寬)×530mm(高)×550mm(深)
8. 重量:12.5kg 附件 10kg
9. 包裝:鋁合金儀表箱
10. 不需要任何防護措施,可以直接測試
