產品簡介:
HRYD-3210同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和,判別變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等
產品別名:三相智能相位伏安表、三相相位伏安表、三相相位伏安寶

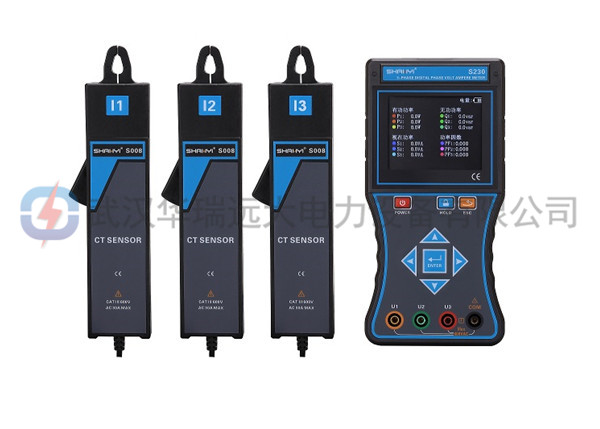

HRYD-3210 三相智能相位伏安表是一款專為現場測試的多功能智能儀表,由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏,圖形菜單界面顯示,向量圖指示,一目了然。電流鉗一體化手柄設計,便于操作,非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下,同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和,判別變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等,為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
1.基準條件和工作條件
| 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃~40℃ | / |
環境濕渡 | 40%~60% | <80% | / |
信號波形 | 正弦波 | 正弦波 | β=0.01 |
信號頻率 | 50HZ±1HZ | 45HZ~65HZ | / |
儀表工作電壓 | 3.7V±0.1V | 3.7V±0.5V | / |
測相位頻率相許時電流幅值 | ± | 1mA~20.0A | / |
測相位頻率相序時電壓幅值 | 100V±10V | 10V~600V | / |
測功率功率因數時電流幅值 | 1A±0.1A | 10mA~20A | / |
測功率功率因數時電壓幅值 | 100V±10V | 10V~600V | / |
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 |
2.一般規格
功 能 | 同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和,判別變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等 |
電 源 | DC 3.7V大容量可充鋰電池,USB充電接口,充滿電連續工作約10小時 |
額定電流 | 約150mA |
顯示模式 | 3.5寸真彩液晶屏顯示 |
儀表尺寸 | 長寬厚:196mm×92mm×54mm |
鉗口尺寸 | φ7.5mm×13mm |
采樣速率 | 約3次/秒 |
量 程 | 交流電壓:0.00V~600V |
交流電流:0.0mA~20A | |
相位:0.0°~360° | |
頻率:45.00Hz~65.00Hz | |
有功功率:0.0W~12kW | |
無功功率:0.0W~12kVAR | |
視在功率:0.0W~12kVA | |
功率因數:-1~+1 | |
電流矢量和:0mA~60.0A | |
分辨率 | 電壓:AC 0.01V |
電流:AC 0.1mA | |
相位:0.1° | |
頻率:0.01Hz | |
有功功率:0.1W | |
無功功率:0.1VAR | |
視在功率:0.1VA | |
功率因數:0.001 | |
電流矢量和:1mA | |
精度 (基準條件下) | 電壓:±(0.5%量程) |
電流:±(0.5%量程) | |
相位:±1°(注:工作條件下的相位誤差:10mA~為±3°;10mA以下±6°) | |
有功功率±(1.0%量程) | |
無功功率±(1.0%量程) | |
視在功率±(1.0%量程) | |
頻 率±(1.0%量程) | |
功率因數±0.03 | |
相 序 | 正相:U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相:U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據,“HD”符號顯示 |
數據存儲 | 500組 |
充電接口 | USB型充電接口 |
自動關機 | 開機約15分鐘后,儀表自動關機,以降低電池消耗 |
背光功能 | 有,適合昏暗場所及夜間使用 |
電壓檢測 | 當電池電壓低于3.2V時,電池電壓低符號顯示,提醒給電 |
