1.電壓電流輸出靈活組合 型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

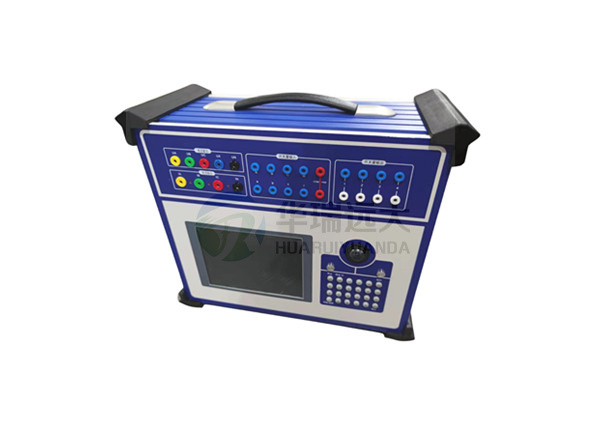

2.單機操作方便  裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。

3.雙操作方式  除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

4.新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

5.高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

6.軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

7.具有獨立專用直流電源輸出  型裝置設有一路110V 及 220V專用可調直流電源輸出。

8.接口完整  裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。

9.完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

10.輕小型高集成單機和一體化結構  采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。

交流電流輸出

    輸出精度：0.2級

    相電流輸出（有效值）： 0～40A

    三并電流輸出（有效值）：0～120A

    相電流長時間允許工作值（有效值）：10A

    相電流最大輸出功率：450VA

    三并電流最大輸出時最大輸出功率：900VA

    三并電流最大輸出時允許工作時間：10s

    頻率范圍（基波）：0～1000Hz

    諧波次數：0～20 次

直流電流輸出

    輸出精度：0.5級

    電流輸出：0～±10A / 每相，0～±30A / 三并

    最大輸出負載電壓：20V

交流電壓輸出

    輸出精度：0.2級

    相電壓輸出（有效值）：0～120V

    線電壓輸出（有效值）：0～240V

    相電壓/線電壓輸出功率：80VA / 100VA

    頻率范圍（基波）：0～1000Hz

    諧波次數：0～20次

直流電壓輸出

    輸出精度   0.5級

    相電壓輸出幅值   0～±160V

    線電壓輸出幅值   0～±320V

    相電壓/線電壓輸出功率   70VA / 140VA

開關量及時間測量

    開關量輸入：8路 空接點：1～20mA，24V

    電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V

    開關量輸出：4對 DC：220V／0.2A；AC：220V／0.5A

    時間測量：測量范圍0.1ms ～ 9999s    測量精度0.1mS
