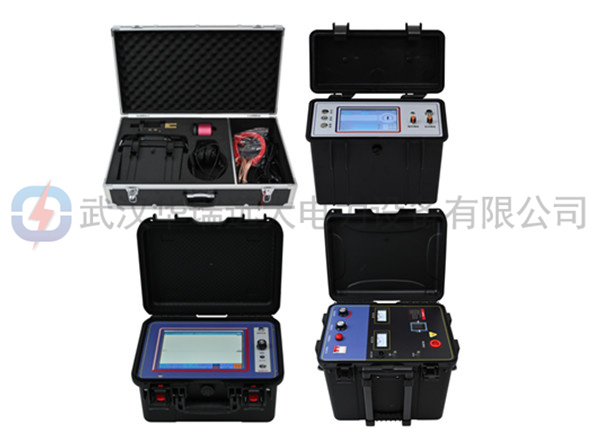

測試儀主機點性：

1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。

3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。

4.故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

6.內置電源供電，在無電源環境中均可長時間使用。

7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

8.在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

路徑儀及定點儀特點：

1.用于地埋電纜故障點的快速、精確定位、電纜埋設路徑及埋設深度的探測

2.用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。

3.電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離及方向，毫不費力地快速確定故障位置。

4.工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。

5.操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

高壓發生器特點：

①使用時一定要將儀器安全可靠接地，高壓輸出線不要與地面接觸；

②只有合格的技術人員才可執行維修，防止觸電造成人身傷害；

③正確地連接和斷開。當測試導線與帶電端子連接時，一定不要連接或斷開測試導線。做完試驗后一定要放電，中途暫停時也要放電，以免意外碰到；

④避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。

一體化電源采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業。

測試儀主機技術參數：

1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法

2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km

3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

4.沖擊高壓：35kV及以下

5.測試距離：＜60km

6.分 辨 率：1m

7.測試精度：1m

8.顯示方式：工業級10.4寸彩色觸摸液晶屏

9.操作方式：觸摸屏操作、物理旋鈕操作

10.分析設置：滾屏、縮放、保存、調出、波移等功能

11.工作電源：內置電池供電

12.連續工作：＞4h（亦可使用外接電源使用）

13.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

14.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

15.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

16.外形尺寸：長370mm×寬270mm×高220mm

17.重    量：2.5kg

路徑儀及定點儀技術參數：

1、數顯距離：最大99.9米，最小0.1米。

2、粗測誤差小于10%，定點誤差小于0.1米。

3、電磁通道增益≥110dB。

4、電磁通道接收機靈敏度≤5μV。

5、聲音通道音頻放大器增益≤120dB。

6、工頻抑制能力＞40dB。

7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的精確探測。

9、工作電源：內置可充電池供電，連續工作時長＞12小時。

10、功耗：≤0.7W

高壓發生器技術參數：

1、輸 入：AC220V±10%，頻率 50HZ

2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。

3、電 容：4uf/35KV

4、球 隙：0-10mm可調

5、重 量：21Kg
