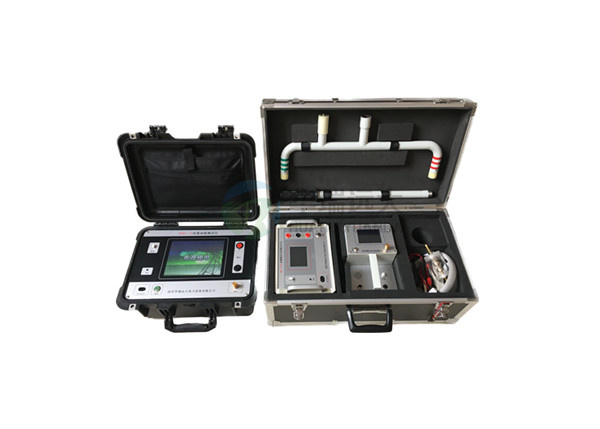

產品簡介:有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙,不及時查出故障并迅速予以排除,就會造成很大的經濟損失和不良的社會影響。因而,電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式,應用當代最先進的電子技術成果和器件,采用計算機技術及特殊性電子技術,結合本公司長期研制電纜測試儀的成功經驗而推出的高科技,智能化,功能全的全新產品。
電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試,若配備聲測法定點儀,可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
產品別名:電纜測試儀、低壓電纜測試儀、通訊電纜測試儀、電話線測試儀 、墻壁線纜探測儀、供氣管道探測儀、地面電纜探測儀
1.功能齊全
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測,可測試電纜的各種故障,尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀,可準確測定故障的精確位置。
2.測試精度高
儀器采用高速數據采樣技術,A/D采樣速度為100MHz,使儀器讀取分辨率為1m,探測盲區為1m。
3.智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上,判斷故障直觀。并配有全中文菜單顯示操作功能,無需對操作人員作專門的訓練。
4.具有波形及參數存儲,調出功能
采用非易失性器件,關機后波形、數據不易失。
5.具有雙蹤顯示功能。
可將故障電纜的測試波形與正常波形進行對比,有利于對故障進一步判斷。
6.具有波形擴展比例功能。
改變波形比例,可擴展波形進行精確測試。
7.可任意改變雙光標的位置,直接顯示故障點與測試點的直接距離或相對距離。
8.具有根據不同的被測電纜隨時修改傳播速度功能。
9.小體積便攜式外形,內裝可充電的電池供電,方便攜帶和使用。
1.應用范圍及用途
儀器可測試各種型號的電力電纜(電壓等級1KV~35KV)和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏,高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
2.最遠測試距離:15Km (明線可達100千米)
3.探測盲區: 1m
4.讀數分辨率: 1m
5.功耗: 5VA
6.使用條件:環境溫度 0℃~+40℃
(極限溫度 -10℃~+50℃)
相對濕度 40℃(20~90)%RH
大氣壓強 ?。?6~106)Kpa
7.體積:275×220×160mm3
8.重量:1.8kg
電纜尋跡及故障定位儀參數
1概 述
電纜尋跡及故障定位儀是由發射機、接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表,適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測以及線纜埋深的測試。
2主要特點
接收靈敏度高
靜態漂移低
定位精度高
抗干擾能力強
液晶屏顯示信號及狀態
內置鋰電池供電,并配有充電器
3主要技術參數
定位阻抗范圍:0~5MΩ
定位精度:<±10cm
埋深探測:<3m
