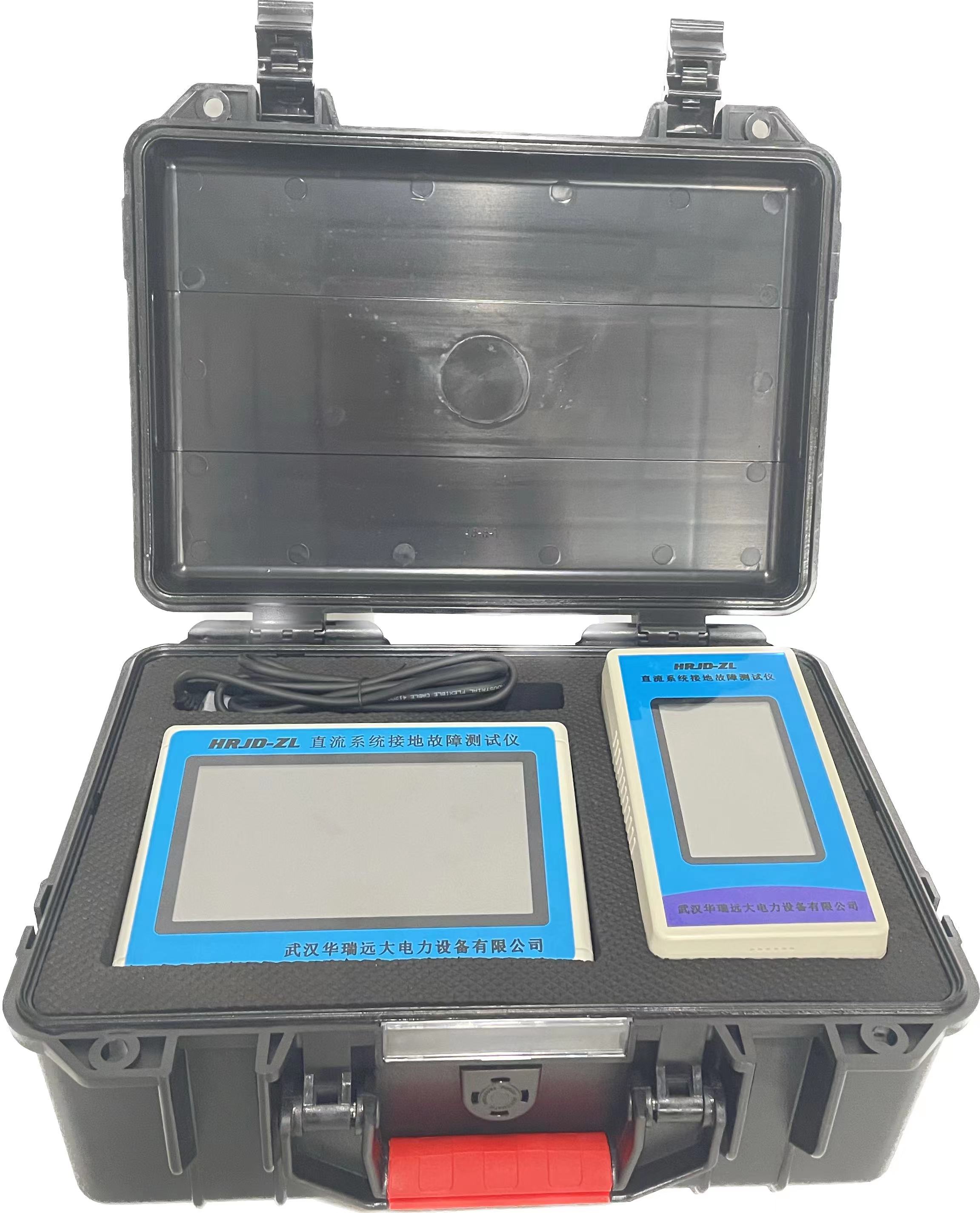

1、本儀器分信號發送器（分析儀）和接收器（定位儀），分析儀直接從母線上取電,不需外接交流或使用電池供電,操作更加方便；

2、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障；

3、完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在最小范圍內并定位；

4、準確指示接地信號電流方向，快速查找接地故障點；

5、具有語音播報接地狀況及接地方向；

6、準確檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，快速準確定位故障點；

7、300V以下的直流系統共用一套直流接地分析儀，沒有對直流電壓有其他特殊的要求；

8、全觸屏智能設計、使用更方便、無需按鍵控制，信號源最大電流小于800uA，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全；

9、紋波分析與數字示波器功能：采用頻譜分析功能，解決各種干擾信號，查看各種檢測信號和回路的波形信息；

10、智能電流鉗，自動檢測電流鉗開、閉狀態，大、小鉗口通用；

11、能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；

12、能解決同極異極直流互竄故障，并選出互竄故障支路；

13、滿足不同規格，不同對地電容的站用電源，檢測母線電容數值；

14、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；

15、人性化的智能觸控界面，操作簡單，豪華外包裝，攜帶方便

1 分析儀

工作電壓：直接從母線上取電(工作電壓為24V～280V)

電壓測量范圍：0-300V

電壓測量精度： 0.5%

電橋工作方式：不平衡橋

檢測信號最大功率：＜0.01W，

信號電源最大電流：≤800uA

信號頻率：≤0.5Hz

系統對地電壓波動：≤10%Un

母線接地電阻檢測范圍：0-999.9 kΩ

母線接地電阻測量精度：≤5％

電阻測量分辯率：0.01kΩ

交流竄入電壓測量范圍：0-250V

交流竄入電壓測量精度：≤2%

蓄電池接地測量誤差（2V）：≤3節

功耗：小于10W

外型尺寸（長×寬×高）：200*145*46（mm）

重量：1.7kg

適應溫度：-10℃-+50℃

2 定位儀

工作電壓：3.7V（鋰電池工作,工作電壓為3.2V～4.2V,與手機類同）

工作方式：觸屏

支路接地電阻檢測范圍：0-999kΩ（出廠默認設置為300kΩ）

支路接地電阻測量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ 顯示具體數值

接地電阻測量分辨率：0.1KΩ

漏電流檢測靈敏度：≤0.1uA

測量準確率：100%

報警方式：圖形、數據、接地方向

語音報警：接地、互竄、測量值、故障方向等信息

波形顯示：標準正弦波形（與示波器類同）

鉗子判定：自動識別大小鉗、開閉口狀態

連續工作時間：大于10h

外型尺寸（長×寬×高）：180*100*40（mm）

重量：1.5㎏

適應溫度：-10℃-+50℃

工作電源：鋰電池供電（3.7V 4000mAh可充電）
