產品介紹:SF6開關是電力系統廣泛使用的高壓電器,SF6開關的可靠運行已成為供用電部門較關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件,其性能的好壞直接影響到SF6開關的運行安全?,F(xiàn)場運行的SF6氣體密度繼電器因不常動作,經過一段時期后常出現動作不靈活、觸點接觸不良等現象,有的還會出現密度繼電器溫度補償性能變差,當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-2005《電力設備預防性試驗規程》規定:各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看,對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
本產品是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器,結合32位高性能微處理器能對各種SF6氣體密度繼電器進行性能校驗,能準確測量信號動作時當前溫度下的壓力值,自動完成任意環境溫度對20℃時的標準壓力換算,并具有打印、存儲和U盤轉存功能,同時自動識別測試過程中的故障。本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好,體現了儀器“智能型”的特點。
儀器主要功能是測量SF6氣體密度繼電器的報警值、閉鎖值、報警回復值、閉鎖回復值,測量過程可單閉鎖測量和雙閉鎖測量,同時儀器有常溫壓力表校驗和20度壓力表校驗的功能。
產品別名:全自動SF6密度繼電器校驗儀、SF6密度繼電器校驗儀校驗儀、SF6繼電器測試儀、SF6繼電器校驗儀,SF6密度繼電器校驗儀、全自動密度繼電器測試儀、六氟化硫密度繼電器校驗儀、SF6氣體密度繼電器校驗儀、SF6密度繼電器測試儀、密度繼電器校驗儀
1.測試精度高:核心元器件采用進口器件,集成程度高、精度高、重復性好、
可靠性高。
2.高度智能化:校驗過程無需恒溫室,在任意有效溫度范圍內均可對SF6氣體
密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法,自動完成壓力測量和20℃等效壓力值轉換,并顯示當前溫度下的壓力、20℃時的等效壓力,徹底解決SF6氣體密度繼電器現場校驗難的難題。
3.功能強大:能同時測試一組報警信號、二組閉鎖信號,并具有常溫壓力表校驗和20度壓力表校驗功能。
4.人機界面友好:配置大屏幕中文液晶屏和旋轉鼠標人機接口,操作簡單、界
面美觀、所有參數及狀態一目了然。測試過程儀器自動完成,無需人工干預,避免繁瑣的人工氣路調節操作。

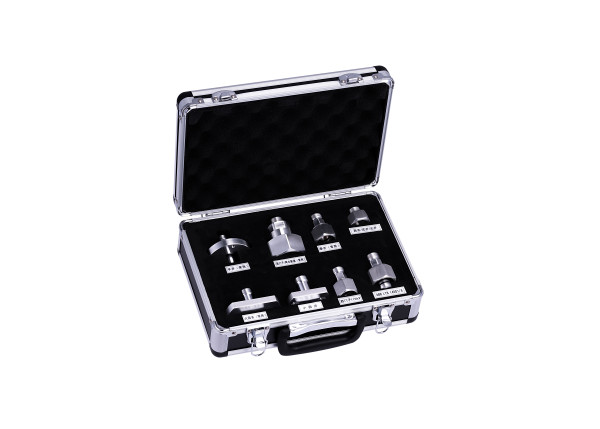

5.配套過渡接頭全:本產品為便攜式儀器,配備多種型號過渡接頭,大多數型號開關密度繼電器不用拆卸即可進行現場校驗,是SF6密度繼電器校驗的較佳選擇。
6.耗氣量少:校驗過程中耗氣量極少,不浪費SF6氣體,測試成本低,無污染。
7.支持?jǐn)?shù)據存儲:儀器內置存儲器,即時保存試驗結果,具有掉電數據保存功
能,隨時查詢和打印歷史試驗數據。
8.支持報表打?。簼h字報表式打印測試結果,并對試驗結果進行智能分析。
9.時鐘修改:具有在線修改系統時鐘的功能。
10.U盤轉存:支持U盤轉存試驗數據,通過PC機進行讀取,操作簡便快捷。
11.PC機軟件功能強大:PC機應用軟件功能強大,操作簡單,實現數據分析、保存、打印并生成完備測試報告,便于數據集中管理。
1.工作電源:AC220V/50Hz
2.儀器功率:50W
3.儀器精度:0.2級
4.壓力校驗范圍:0~1MPa
壓力校驗分辨力:0.001MPa
5.溫度測量范圍:-20℃~80℃
溫度測量分辨力:0.1℃
6.工作濕度:90%RH
7.校驗對象:單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
8.SF6氣體密度顯示方式:被測環境下的壓力、20℃時的等效壓力
9.顯示方式:320×240液晶屏
10.操作方式:旋轉鼠標(一鍵飛梭)輸入
11.打印機型:高速微型打印機
12.打印方式:漢字報表式打印
13.存儲容量:同時存儲150組試驗結果
14.主機尺寸:400×320×160(mm3) 質量:6.2kg
附件箱尺寸:400×370×200(mm3) 質量:4.8kg
