一、 變頻串聯諧振耐壓試驗裝置 SFXZ-75kVA/75kV 滿足試品范圍

1、10kV/300mm2電纜1.5km的交流耐壓試驗，電容量≤0.5632uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜0.35km的交流耐壓試驗，電容量≤0.0681uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

4、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

二、 裝置主要組成

三、 主要技術參數及功能

1. 額定容量：75kVA

2. 額定電壓：25kV；75kV

3. 額定電流：3A；1A

4. 測量精度：系統有效值1.5級

5. 工作頻率：30-300Hz

6. 裝置輸出波形：正弦波

7. 品質因素：裝置自身Q≥30(f=45Hz)

8. 波形畸變率：輸出電壓波形畸變率≤1%

9. 輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz

10. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11. 溫升：額定負載下連續運行60min后溫升≤65K

12. 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

13. 環境溫度：－20℃-55℃

14. 相對濕度：≤90%RH

15. 海拔高度: ≤3000米

變頻串聯諧振耐壓試驗裝置 SFXZ-108kVA/108kV 滿足試品范圍

1、10kV/300mm2電纜2km的交流耐壓試驗，電容≤0.751uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

3、35kV/300mm2電纜0.8km的交流耐壓試驗，電容量≤0.1556uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

4、35kV/13500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。

5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

變頻串聯諧振耐壓試驗裝置 SFXZ-135kVA/108kV滿足試品范圍

1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。

2、10kV/2000kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓不超過28kV，試驗時間1min。

3、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

4、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

5、35kV/6300kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。

6、35kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

裝置主要組成

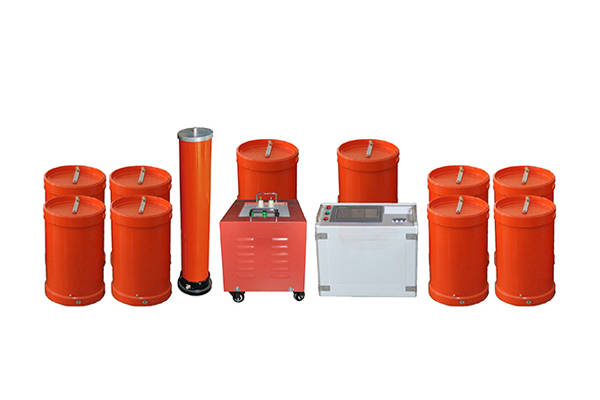

SFXZ-500kVA/200kV串聯諧振試驗裝置主要針對10kV、35kV、110kV電纜交流耐壓試驗、10kv、35kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，以及110kV主變的交流耐壓試驗設計制造。500kVA/200kV串聯諧振試驗裝置高壓電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。500kVA/200kV串聯諧振試驗裝置是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的交流耐壓試驗設備。500kVA/200kV串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器組成。
