1.耦合法（帶電識別）

2.直連法（停電識別）

3.電纜識別成功打√，更直觀

（嚴格判斷機制，杜絕誤判 ）

4.采用先進濾波處理，杜絕誤判

（抗干擾更強，Max 150A/50Hz）

5.輸出6種帶方向頻率

（640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz）

6.鎧裝破損模式

（信號泄露一樣能測）

7.同時標定20根電纜，不用來回跑

8.采用電容屏，操作更便潔

9.顯示輸出電壓、輸出電流、回路阻抗

10.USB更新固件，體驗技術更新

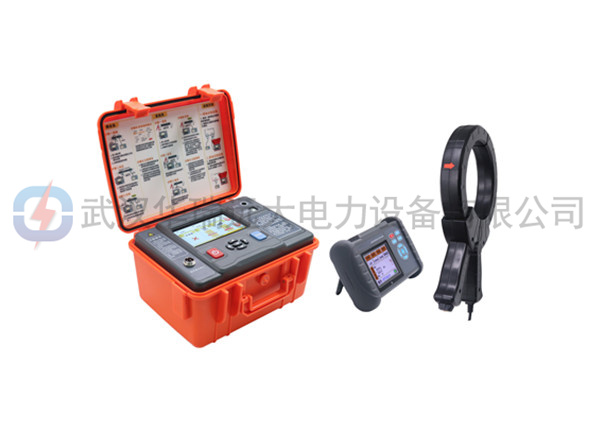

1、發射機技術規格

功    能：輸出復合脈寬頻率信號，信號耦合輸出，信號直連輸出，顯示輸出電壓、輸出電流、回路阻抗，剩余電池電壓，發射狀態動態指示

電    源：帶電識別型號：9.6V/6Ah鋰電池，滿電連續工作約8小時(3檔輸出)

              停電識別型號:9.6V/3.8Ah鋰電池，滿電連續工作約6小時（3檔輸出）

輸出方式：帶電識別型號：自動識別，帶電識別時卡鉗耦合；停電識別時直連輸出

停電識別型號：僅停電識別直連輸出

頻    率：6種可調：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz

輸出接口：防水航空插座

輸出功率：最大10W，5檔可調，自動實時阻抗匹配

輸出電壓：峰峰值最大約：110V

鎧裝破損模式：有

發 射 鉗 內徑：φ125mm   線長：3米

直連夾鉗 口徑：最大24mm 線長：1米

低壓直連夾鉗：選配件，可用于400V及以下運行中電纜識別

發射鉗磁飽和：40A（50Hz）

人機交互換：實體按鍵、電容屏觸摸、手勢識別

自動關機：有，無操作無輸出30分鐘自動關機，時間可設置

自動待機：有，默認無操作5分鐘自動降低屏幕亮度以節省電量，時間可設置

外部電壓檢測：有，最高150V

充電接口：圓形充電接口，DC標識

充 電 器：10.95V/2A  DC充電器

固定件更新：支持，通過USB更新

發射機尺寸：275mm×226mm×150mm

LCD尺寸：長寬120mm×70mm；顯示域110mm×62mm

工作溫度：-10℃～40℃

存儲條件：-20℃~50℃，≤95％RH, 無結露

工作溫度：-10℃～40℃

存儲條件：-20℃~50℃，≤95％RH, 無結露

儀表質量：發射機約2.28kg；發射鉗約1.12kg；直連測試夾約170g,總質量約4.44kg

耐      壓：AC 3700V/rms(儀器箱頂面與底面之前)

電磁特性：IEC61326(EMC)

參考安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

2、接收機技術規格

功      能：帶電電纜識別、停電電纜識別、單芯線電纜識別、具有FHD算法

電      源：8.4V/2500mAh可充鋰電池，USB充電接口，滿電連續工作約6小時

接收頻率：6種：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz

增       益：4檔

唯一性識別：有，目標電纜顯示（√）

濾波方式：硬件濾波+DSP數字濾波

FHD算法：支持，儀表直接出結果，極大降低現場人員使用要求

標定數量：可標定電纜數量：1～20條

識別條件：電流，接收信號與發射信號的電流百分比在標定值70%-130%之間為識別成功條件之一

信號編碼，接收機通過算法解碼識別，與發射機輸出編碼一致為識別成功條件之一

信號相位，接收機通過算法提取相位，與標定值對比<30°為識別成功條件之一

電流方向，接收機判斷電流信號方向，與標定值對比一致為識別成功知件之一

顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示

接收機尺寸：172mm ×106mm ×42mm

柔性電流鉗：內徑：φ200mm  信號線長：1.8米

檢測范圍：停電識別：線圈可檢測回路電阻為0Ω～30kΩ的復合脈寬頻率信號；一般可以達到線纜長度20公里以上，主要由線纜接地電阻與線纜電阻決定。

帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，一般可以達到線纜長度0-10公里

抗干擾能力：1dB檔：Max 150A/50Hz

10dB檔：Max 100A/50Hz

20dB檔：Max 50A/50Hz

30dB檔：Max 40A/50Hz

信號采樣率：自適應，最大819.2KHz

鎧裝破損模式：有

結果顯示周期：約2次/秒

自動關機：無操作無輸入30分鐘后，儀表自動關機，以節省電量

當電池電量過低時，儀表將自動關機

固件更新：支持，通過USB更新

充 電 器：5V 充電器

充電接口：USB充電接口

工作溫濕度：-10℃～40℃；80%Rh以下

存放溫濕度：-10℃~50℃，≤95％RH, 無結露

接收機質量：柔性電流鉗112g；接收機405g(帶電池)

耐    壓：AC2000V/rms(外殼前后兩端之前)
