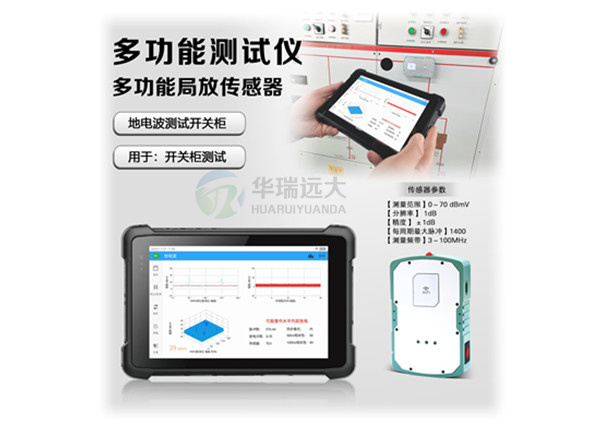

產品介紹:HRYD-9100五合一局部放電測試儀局放儀--無線WIFI版可?于運?中的高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測與評估。它集成了超聲波、地電波、接觸式超聲波、特?頻及高頻互感器五種常?傳感器。可通過指令實現各傳感器的靈活切換。
產品別名:局部放電測試儀、開關柜局部放電測試儀、環網柜局部放電測試儀、互感器局部放電測試儀、變壓器局部放電測試儀、GIS局部放電測試儀、架空線路局部放電測試儀、電纜局部放電測試儀
1.配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測;
2.人性化的人機界面方便不同設備的數據管理;
3.內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,可外接變壓器、GIS、架空線路、電纜等專用傳感器;
4.采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
5.測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理;
產品應用領域:
1.發、配電企業
2.鐵路系統
3.石油化工供電系統
4.航空航天檢測領域
5.自動化檢測領域
地電波參數 | 接觸式超聲波參數 | |||
測量范圍 | 0-70 dBmV | 測量范圍 | -6dBμV 至 70dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz | |||
非接觸式超聲波參數 | 特高頻參數 | |||
測量范圍 | -6dBμV~70dBμV | 檢測頻段 | 300~3000MHz | |
分辨率 | 1dB | 測量范圍 | 0-70 dBmV | |
精度 | ±1dB | |||
傳感器中心頻率 | 40 kHz | |||
高頻互感器參數 | ||||
傳感器傳輸阻抗 | 9.9mV/mA | |||
檢測頻率 | 3~30MHz | |||
靈敏度 | 1mV | |||
檢測范圍 | 0~3000 mV | |||
硬件 | ||||
外觀尺寸 | 227.7 x 150.8 x 24.7mm | |||
顯示 | 8英寸IPS屏 16:10,分辨率800x1280 | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入) 外部傳感器輸入接口 | 無線 wifi
| ||
內存 | 8GB | |||
存儲容量 | 128GB | |||
內置電池 | 6000mAh/3.7V | |||
續航時間 | 約 6 小時 | |||
充電器 | 100~240VAC,50/60Hz | |||
使用溫度 | -10 °C ~ 50 °C | |||
濕度 | 95%,不凝結 | |||
體積、重量 | 680g |
