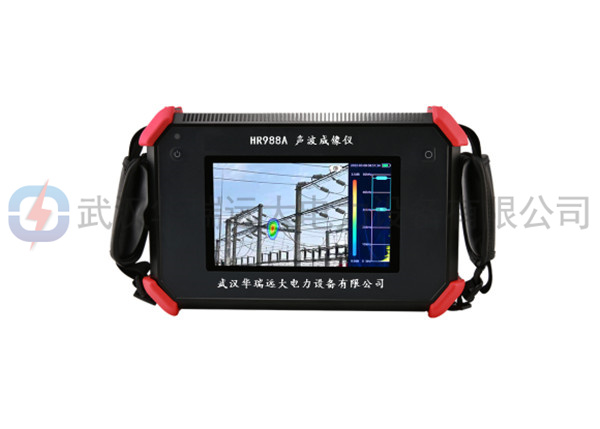

產品介紹:HRYD-988A聲波成像儀支持超聲波頻段。儀器利用麥克風陣列波束形成技術獲取聲源分布數據,并配合高清攝像頭實時采集視頻畫面,通過將聲源分布數據同視頻圖像進行聲像融合,把變化的聲源動態的呈現在顯示屏上。聲學成像儀能夠幫助您在嘈雜的工業現場快速的檢測出可能的帶壓氣體泄漏和真空泄漏;應用于電力系統中,可以幫你快速排查潛在的局部放電故障點。聲學成像儀采用全鋁合金殼體,堅固耐用,能夠適應復雜多變的工作環境。設備操作簡單便捷,能夠快速上手作業,僅需要調節測試頻率范圍、測試動態范圍兩個參數即可滿足絕大多數測試需求;支持拍照模式、視頻模式,作業現場數據靈活記錄;支持大容量 TF 數據存儲卡,測試結果快速導出、上報。
關鍵詞;聲學成像儀 聲波成像儀 局部放電聲波成像儀,輸電線路聲波成像儀、開關柜放電聲波成像儀、輸電線路局部放電聲波成像儀,開關柜局部放電聲波成像儀、GIS局部放電聲波成像儀
USB Power Delivery (USB PD):基于 USB3.1 協議的功率傳輸協議,能夠通過 USB 口傳輸更高的電源功率。
聲壓級(SPL):用于表示聲波大小的一個物理量,單位是分貝(dB)。使用時一般可以用 dBSPL表示。
可聽域:人耳可以感知的聲音頻率范圍,一般指頻率位于 20Hz-20kHz 頻段內的聲音。
超聲波:一般指頻率高于 20kHz 的聲音,人耳無法感知。

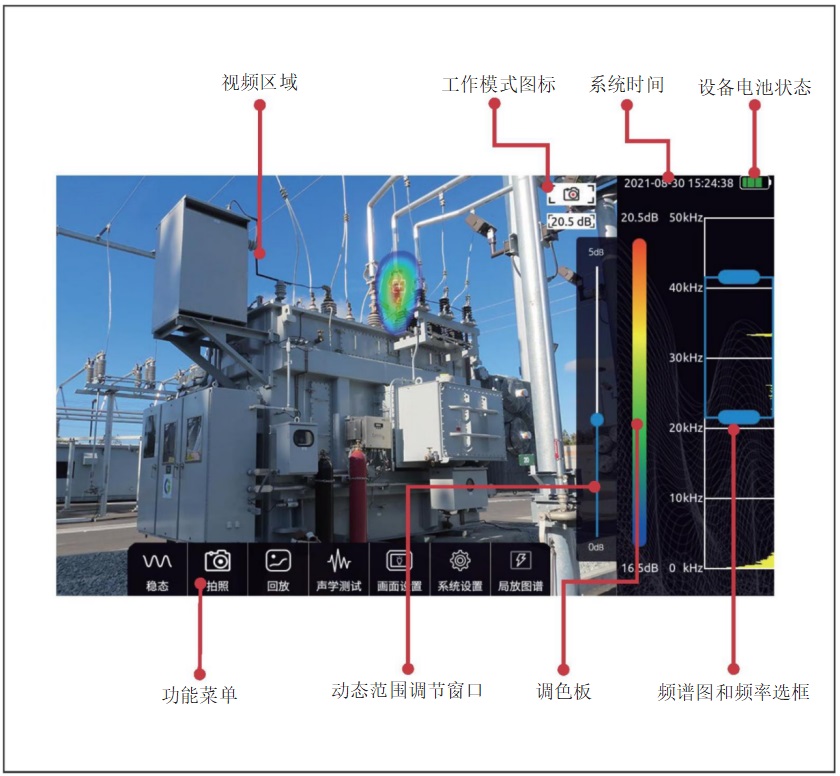

聲像圖:指麥克風陣列采集的信號經過聲源定位算法計算后得到的表征空間平面內聲源強度分布的二維數據表。
調色板:聲像云圖在做色彩映射的時候所使用的色彩數據。
聲像云圖:將聲像圖上每個分辨率點的聲壓級數據,按照一定的換算公式映射到調色板上的某一個色號后形成一幅彩色圖片,再將其與可見光圖片融合形成的圖像。
測試頻譜范圍:在設備支持的全頻率范圍內選擇某一頻率范圍后,設備將只測量并顯示介于該頻率范圍內的聲像云圖,該頻帶范圍外的聲音將不會顯示。
頻率尖峰:頻譜圖中的峰值,表示在此特定頻率處有較強的聲音能量分布。
動態范圍:聲像圖上能夠顯示的聲源強度的尺度。
視場角:對于攝像頭,指攝像頭能夠拍攝的矩形畫面中,對角線的兩個點和攝像頭所組成的角。對于聲像圖,指聲像圖所成像的矩形畫面中,對角線的兩個點和麥陣中心點所組成的角。
