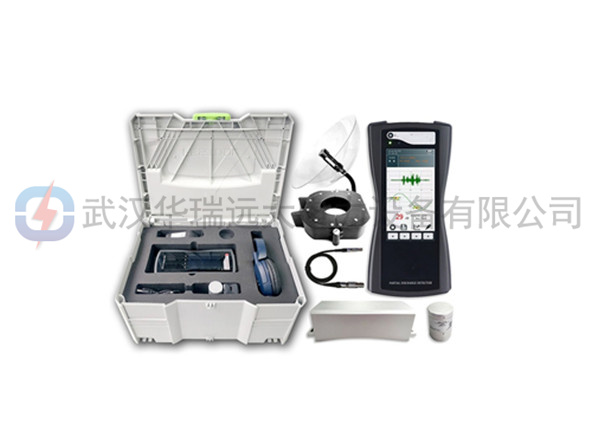

產品簡介:
1.本產品可廣泛應用于電力系統的局放檢測,包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測,通過以下幾項指標來衡量電氣設備的放電程度:
2.局部放電強度檢測:通過測量 1 個工頻周期內的放電信號,根據放電脈沖序列中最大值(dB)來表征局部放電的強度。
3.局部放電頻度檢測:通過測量 1 個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
產器別名:局部放電測試儀、開關柜局部放電測試儀、變壓器局部放電測試儀、開關柜放電測試儀、GIS放電測試儀、GIS局部放電測試儀、電纜放電測試儀
1.配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;
2.提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
3.人性化的人機界面方便不同設備的數據管理;
4.內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,可外接變壓器、GIS、架空線路、電纜等專用傳感器;
5.采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
6.測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理;
地電波參數 | 接觸式超聲波參數 | |||
測量范圍 | 0-60 dBmV | 測量范圍 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz | |||
非接觸式超聲波參數 | 特高頻參數 | |||
測量范圍 | -6dBμV~68dBμV | 檢測頻段 | 300~3000MHz | |
分辨率 | 1dB | 測量范圍 | 0-60 dBmV | |
精度 | ±1dB | |||
傳感器中心頻率 | 40 kHz | |||
高頻互感器參數 | ||||
傳感器傳輸阻抗 | 9.9mV/mA | |||
檢測頻率 | 3~30MHz | |||
靈敏度 | ≤50pC | |||
硬件 | ||||
外殼 | ABS | |||
顯示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔 外部傳感器輸入接口 | 無線 wifi(選配)
| ||
耳機 | 最小 8 歐姆 | |||
SD 卡 | 標配 16G ~ 64G | |||
內置電池 | 3.7V/5000mAh 鋰電池 | |||
工作時間 | 約 6 小時 | |||
充電器 | AC 90-264V 或 DC 5V | |||
使用溫度 | -20 ~ 50℃ | |||
濕度 | 20-85% 相對濕度 | |||
體積、重量 | 210*100*35(mm) 0.4KG(主機) |
