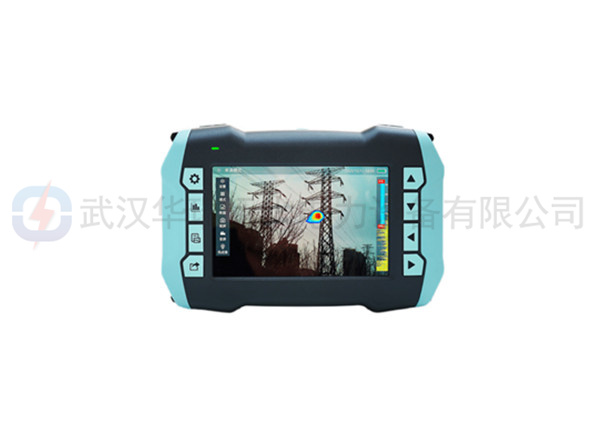

產品介紹:多功能測試儀(聲波+局放+紅外功能)利用麥克風陣列技術采集聲波數據,結合高清攝像頭實現聲波的定位。利用波束形成實現聲波定位技術分析后得到聲波分布數據,再將聲波分布數據與視頻進行融合生成聲像云圖并在顯示屏上動態展現。
本產品可廣泛應用于電力系統的局放檢測,包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測,通過以下幾項指標來衡量電氣設備的放電程度:
局部放電強度檢測:通過測量 1 個工頻周期內的放電信號,根據放電脈沖序列中最大值(dB)來表征局部放電的強度。
局部放電頻度檢測:通過測量 1 個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
產品別名:局部放電測試儀、聲波放電定位儀、超聲波局部放電測試儀、聲波局部放電定位儀、聲波局部放電成像儀、紅外熱成像儀
1.聲波成像模塊是配合電力系統巡檢機器人、無人機、在線監測等應用場景開發,能適應多種場合。一旦氣體發生泄露,聲像模塊即可感知到氣體泄露時產生的超聲波/聲波,從而定位到泄露發生的位置,進行報警。該功能的實現基于聲學成像技術,利用麥克風陣列,掃描空間聲波,通過聲波的相位差異來確定故障位置,得到“聲像圖”。
2.配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;
3.提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
4.人性化的人機界面方便不同設備的數據管理;
5.多功能局放傳感器精密小結構、準確數據采集和多樣化的測量原理,能夠?qū)崿F(xiàn)各種電氣設備的局放檢測,包括超聲波、地電波和特高頻測量原理。您只需更改不同傳感器,就可以完美解決高壓電氣設備的局放檢測任務??赏饨幼儔浩?、GIS、架空線路、電纜等專用傳感器。
6.采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
7.測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理;
8.增配的紅外熱成像儀可以將物體表面人肉眼不可見的這部分紅外輻射轉換成可見圖像,紅外熱成像不受可見光影響,具有非接觸測溫,穿煙透霧等優勢,非常適合電氣設備的溫度檢測。
9.通過屏幕顯示的圖像色彩和熱點追蹤顯示功能就能初步判斷發熱情況和故障部位,從而高效率、高準確率地確認問題所在。
地電波參數 | 接觸式超聲波參數 | |||
測量范圍 | 0~70 dBmV | 測量范圍 | -6dBμV 至 70dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脈沖 | 1400 | 頻率范圍 | 20~200 kHz | |
測量頻帶 | 3~100MHz | |||
非接觸式超聲波參數 | 特高頻參數 | |||
測量范圍 | -6dBμV~70dBμV | 檢測頻段 | 300MHz~3000MHz | |
分辨率 | 1dB | 測量范圍 | 0~70 dBmV | |
精度 | ±1dB | |||
傳感器中心頻率 | 40 kHz | |||
高頻互感器參數 | 聲波傳感器參數 | |||
傳感器傳輸阻抗 | 9.9mV/mA | 頻率范圍 | 0~48kHz | |
檢測頻率 | 3~30MHz | 測量距離 | 0.3~50m | |
靈敏度 | 1mV | 麥克風數量 | 64個 | |
檢測范圍 | 0~3000 mV | |||
紅外傳感器高配(可選) | 紅外傳感器低配(可選) | |||
分辨率 | 384×288 | 分辨率 | 256 * 192 | |
測溫范圍 | -20℃~400℃ | 測溫范圍 | -10℃~150℃ | |
測溫精度 | ±2℃ | 測溫精度 | ±3℃ | |
硬件 | ||||
外殼 | ABS | |||
主機尺寸 | 248*165*55(長*寬*厚,mm) | |||
顯示 | 7英寸電容式觸摸屏, 分辨率1280*800 | |||
攝像頭視場角 | 58°* 27° | |||
采樣精度 | 12bit | |||
同步方式 | 內同步、外同步 | |||
連接器 | USB 接口(兼充電器輸入)外部傳感器輸入接口 | wifi,網口,藍牙 | ||
SD卡 | 標配128G~256G | |||
內置電池 | 12.6V/5000mAh 鋰電池 | |||
工作時間 | 約 6 小時 |
