HRBXZ-108kVA-54kV串聯諧振試驗裝置

一、被試品對象及試驗要求

1.35kV/300mm2，長度0.5km電纜的交流耐壓試驗，電容量≤0.097uF，試驗頻率30-300Hz，試驗電壓52kV，運行時間60min。

2.10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓不超過22kV，試驗時間5min。

3.10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

二、工作環境

1.環境溫度：－100C –500C;

2.相對濕度：≤90%RH;

3.海拔高度:≤1000米；

三、裝置主要技術參數及功能

1.額定容量：108kVA；

2.輸入電源：單相220/三相380V電壓，頻率為50Hz；

3.額定電壓： 54kV；

4.額定電流：2A

5.工作頻率：30-300Hz；

6.裝置輸出波形：正弦波

7.波形畸變率：輸出電壓波形畸變率≤1%；

8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9.溫升：額定負載下連續運行60min后溫升≤65K；

10.品質因素：裝置自身Q≥30(f=45Hz)；

11.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12.測量精度：系統有效值1.5級；

四、設備遵循標準

GB10229-88 《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900　　《電工名詞術語》

GB/T16927.1~2-1997《高電壓試驗技術》

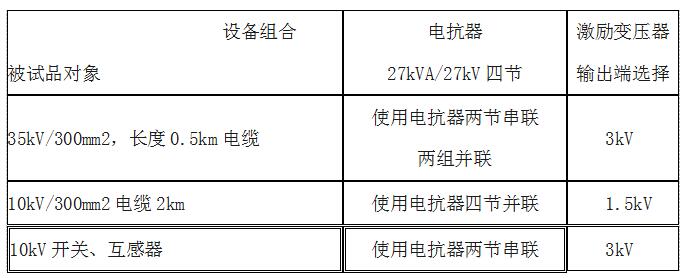

五、裝置容量確定

裝置容量定為108kVA/54kV;分四節電抗器，電抗器單節為27kVA/27kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

六、系統配置及其參數

1.激勵變壓器JLB-6kVA/1.5/3kV/0.4kV1臺

a)額定容量：6kVA；

b)輸入電壓：0-400V，單相；

c)輸出電壓：1.5/ 3kV

d)結 構：干式；

e)重量：約55kg；

2.變頻電源HRBXZ-6kW/220/380V 1臺

a)定輸出容量：6kW

b)工作電源： 220/380±10%V（單/三相），工頻

c)輸出電壓：0 – 400V，單相，

d)額定輸入電流：15A

e)額定輸出電流：15A

f)電壓分辨率： 0.01kV

g)電壓測量精度：1.5%

h)頻率調節范圍：30 – 300Hz

i)頻率調節分辨率：≤0.1Hz

j)頻率穩定度： 0.1%

k)運 行時 間：額定容量下連續60min

l)額定容量下連續運行60min元器件較高溫度≤65K;

m)噪聲水平：≤50dB

o) 結構及性能特點：

1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；

2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；

3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；

5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；

6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）

8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；

10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

p)重量：約10kg；

3.高壓電抗器DK-27kVA/27kV 4節

a)額定容量：27kVA;

b)額定電壓：27kV；

c)額定電流：1A；

d)電感量：100H/單節；

e)品質因素：Q≥30 (f=45Hz)；

f)結構：干式；

g)重量：約38kg；

4、電容分壓器FRC-60kV/1500pF 1套

a)額定電壓：60kV

b)高壓電容量：1500pF

c)介質損耗：tgσ≤0.5%；

d)分壓比：1000：1

e)測量精度：有效值1.5級;

f)重量：約9kg

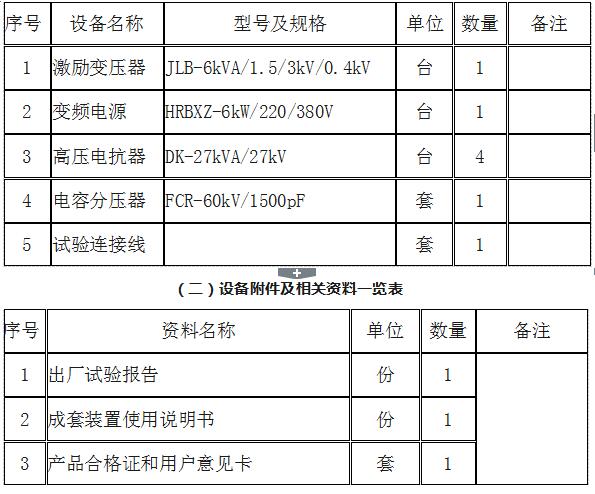

七、供貨清單一覽表

（一）配置設備一覽表
